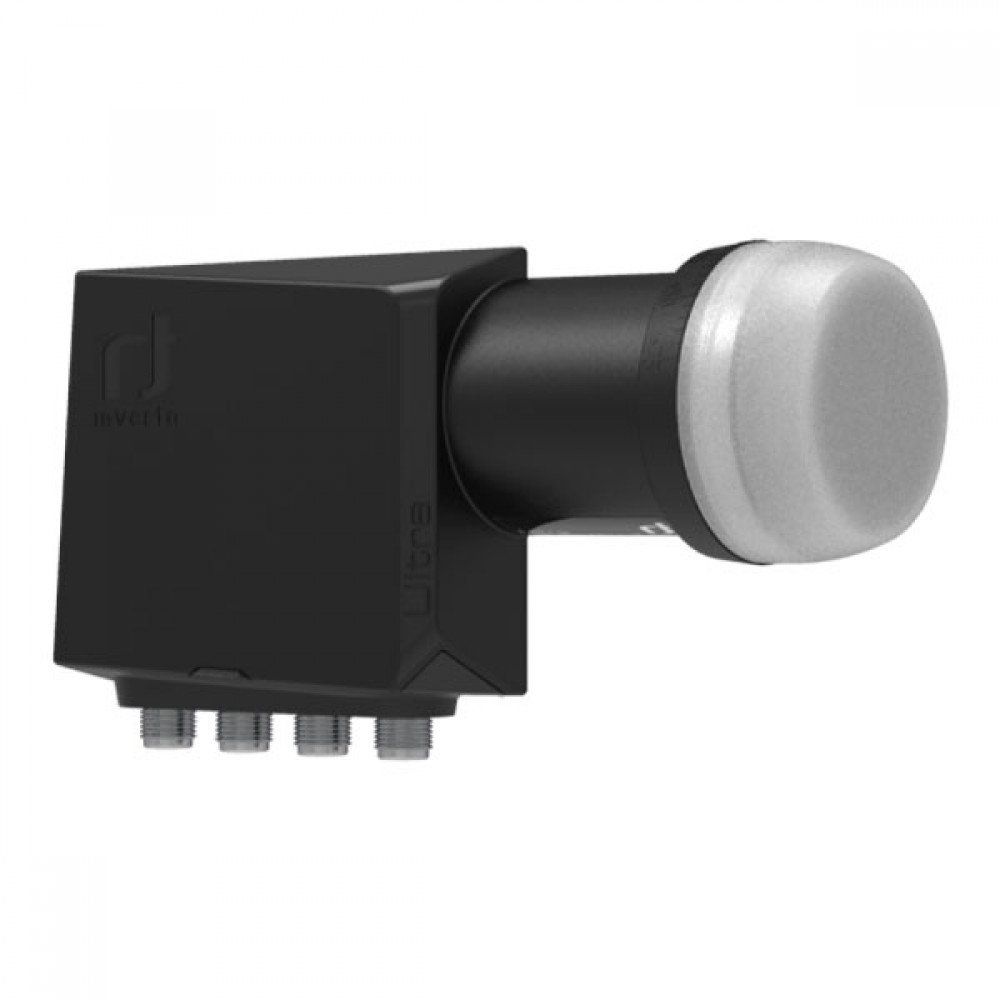

LNB Inverto Quad High Gain

Τετραπλό LNB για περιοχές με δύσκολη λήψη (με τέσσερις εξόδους για τέσσερις δέκτες).

Χαρακτηριστικά:

• GHz ~ 11,7 GHz
• Εύρος συχνοτήτων εξόδου χαμηλής ζώνης 950 MHz ~ 1950 MHz
• Συχνότητα LO χαμηλής ζώνης 9,75 GHz
• Εύρος συχνοτήτων εισόδου υψηλής ζώνης 11,7 GHz ~ 12,75 GHz
• Εύρος συχνοτήτων εξόδου υψηλής ζώνης 1100 ~ 2150 MHz
• Συχνότητα LO υψηλής ζώνης 10,6 GHz
• Συντελεστής θορύβου 0,2 dB τυπ. (0,7 dB μέγ.)
• Ολίσθηση θερμοκρασίας LO ± 2,0 MHz max.
• Αρχική ακρίβεια LO ± 1,0 MHz max.
• Θόρυβος φάσης LO @ 1 kHz -70 dBc/Hz
• Θόρυβος φάσης LO @ 10 kHz -80 dBc/Hz
• Θόρυβος φάσης LO στα 100 kHz -90 dBc/Hz
• Θόρυβος φάσης LO @ 1 MHz -100 dBc/Hz
• Κέρδος μετατροπής 60 ~ 70 dB
• Κυμάτωση κέρδους (σε εύρος ζώνης 26 MHz) 1 dB max. (από κορυφή σε κορυφή)
• Μεταβολή κέρδους (σε πλήρη ζώνη) 4 dB max. (από κορυφή σε κορυφή)
• Απόρριψη εικόνας 50 dB min.
• Διαμόρφωση 3ης τάξης - ICP3 +10 dBm ελάχ.
• 1 dB σημείο συμπίεσης (@ έξοδος) 0 dBm min.
• Απομόνωση διασταυρούμενης πόλωσης 22 dB min.
• Σήμα ελέγχου Ca (V) 10,0 V ~ 14,0 V
• Σήμα ελέγχου Cb (H) 16,0 V ~ 20,0 V
• Σήμα ελέγχου Cc (εναλλαγή ζώνης) 22 kHz ± 4 kHz
• VSWR εξόδου 2,0 : 1 max.
• Στάθμη παρασίτων εντός ζώνης -65 dBm max.
• Κατανάλωση ρεύματος 200 mA max. (10 VDC ~ 20 VDC)
• Θερμοκρασία λειτουργίας -30 °C ~ +60 °C
• Αντίσταση εξόδου 75 Ω (τύπου F)
• Τύπος συνδέσμου εξόδου τύπου F-τύπου (θηλυκό)
